Архитектурная концепция реконструкции здания бассейна в спортивном комплексе Лужники в Москве

Архитекторы: Алексей Горяинов, Михаил Крымов, Ирина Кочук, Елена Уткина, Щелокова Екатерина, Константин Кухранов, Виталий Вербицкий, Андрей Зубков, Мария Степанова, Илья Васильев

Заказчик: ОАО «Олимпийский комплекс Лужники»

Проектирование: 2014 г.

Общая площадь здания: 47652 м2

Площадь участка: 32627 м2

Площадь застройки: 12373 м2

Этажность: 5 эт.

Количество подземных этажей: 1 эт.

Общая площадь зеркала воды: 5081 м2

Общее количество машиномест: 384 шт

Количество машиномест в подземном паркинге: 62 шт.

Количество машиномест на наземной парковке: 322 шт.

Максимальная высотная отметка: +26.000 м



Визуализация:  Airchitects



Постановка задачи

Олимпийский спорткомплекс «Лужники» является уникальным для России и Европы объектом, который представляет собой единый архитектурный ансамбль зданий.

Здание бассейна – одно из двух зданий, составляющих единую композицию с большой спортивной ареной. Поэтому необходимо сохранить три фасада существующего здания, чтобы не разрушать этот ансамбль.

При этом здание бассейна фактически является главным встречающим объектом на входе на территорию СК Лужники от ст. метро Воробьевы горы. Это значит, что юго-восточный фасад станет главным для обновленного здания бассейна. Этот фасад должен быть современным, интересным, чтобы привлекать посетителей.

Таким образом, главная задача проекта – соединить в одном проекте существующую архитектуру и современную, создав цельный, гармоничный образ. Это позволит обновленному зданию бассейна остаться частью существующего архитектурного ансамбля и одновременно стать современным спортивно-развлекательным объектом, отвечающим самым высоким стандартам отрасли.

Суть концепции

В предлагаемом проектном решении внешний объем здания состоит из трех крупных элементов:

  1. Старые существующие фасады.
  2. Новый стеклянный объем.
  3. Криволинейная оболочка кровли.



Существующий северо-западный фасад  мы сохраняем полностью, т.к. он имеет очень выразительный, узнаваемый силуэт и связывает между собой два других фасада с колоннадами.

Новый стеклянный объем в целом имеет простую прямоугольную структуру, встроенную в каре исторических фасадов, и играет фоновую, подчиненную роль, чтобы не создавать визуального конфликта старого и нового. Он выполняет связующую функцию между старой архитектурой и современным покрытием.

Кровля является самым выразительным современным элементом здания. Она представляет собой единую плоскость, как бы опустившуюся сверху на весь комплекс, и принявшую его сглаженные очертания. При этом она остается на небольшом отрыве от старых фасадов и новых внутренних объемов. С земли сама кровля почти не видна, только формирует силуэт здания, но хорошо видна с метромоста и автомобильной эстакады.



Принципы градостроительного и объемно-пространственного решения.

Есть несколько основных факторов, влияющих на формирование объема здания:

  1. Три исторических фасада со стороны большой спортивной арены.
  2. Расположение входной зоны со стороны метро.
  3. Необходимость в большом, открытом пространстве развлекательной зоны.
  4. Ориентация здания относительно солнца.
  5. Вид здания с метромоста и при проходе вдоль него в сторону большой спортивной арены.

В целом для формирования объема здания очень важен тот факт, что главной видовой точкой из города является вид с эстакады и метромоста. Также комплекс можно разглядеть с другого берега реки Москвы. Все прочие виды находятся на территории Лужников и чтобы увидеть здание нужно целенаправленно приехать в Лужники.

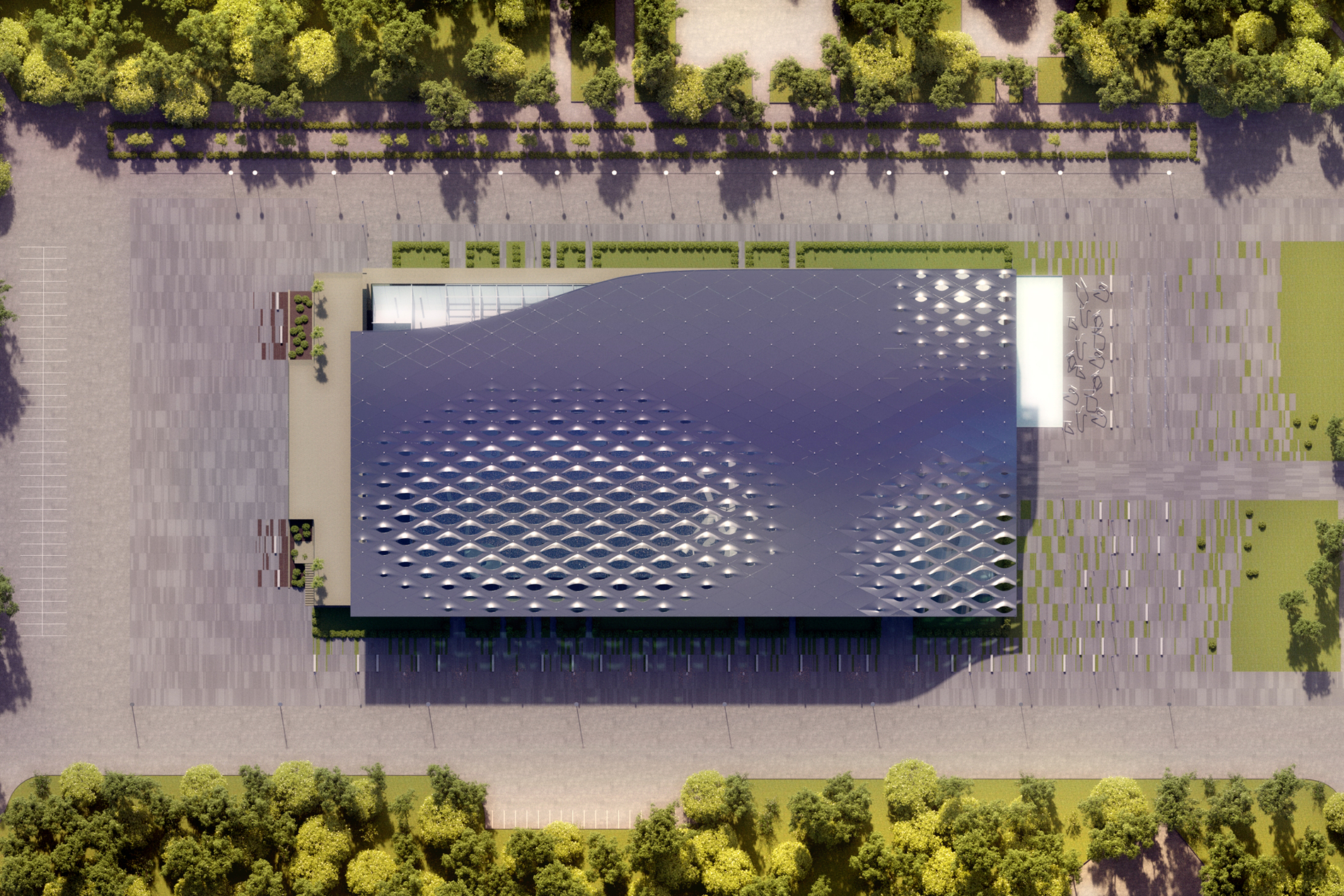

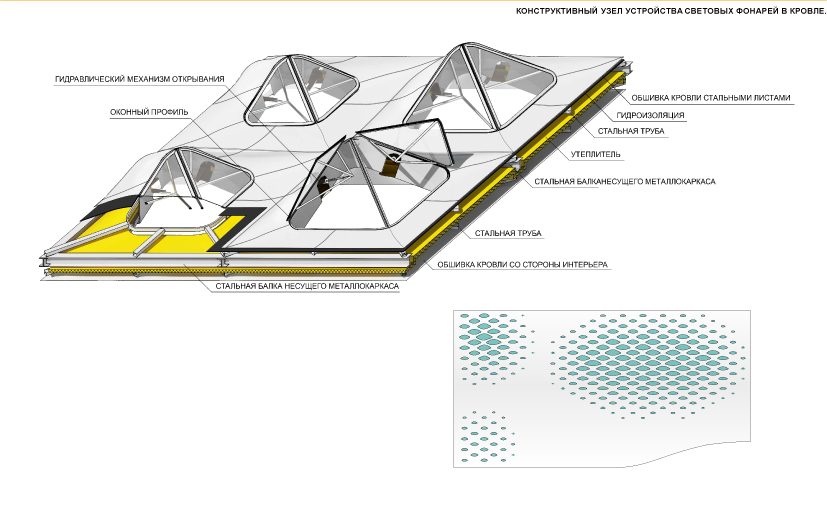

Весь комплекс накрыт единым покрытием. Оно плавно обтекает внутреннюю структуру, формируя мягкий силуэт здания. В целом кровля опускается с севера на юг, от дальнего угла со стороны большой арены к противоположному углу, в котором расположена входная рекреационная зона. Это позволяет решить три задачи: максимально ориентировать плоскость кровли на метромост и эстакаду, минимально закрыть большую арену новым объемом здания на видах с метромоста, максимально повернуть окна в кровле в сторону солнца. В трех местах кровли, над основными зонами сделаны большие проемы, закрытые стеклом, чтобы обеспечить их хорошую инсоляцию. Остекление проемов сделано открывающимся, чтобы дать возможность посетителям загорать летом.

Зона аквапарка располагается вдоль хорошо освещенной юго-западной стороны здания. Это объясняется необходимостью максимальной инсоляции. С двух сторон эта зона обрамлена историческими колоннадами. При этом мы получаем красивый вид из аквапарка на большую арену и панорамный вид через колоннады на парковую зону Лужников.

Все остальные функции комплекса формируют единый пятиэтажный объем, вытянутый вдоль противоположной, северо-восточной стороны, чтобы не затенять развлекательную зону и зону входа.



Входная зона расположена также в максимально освещенной части и представляет собой большое, просторное, пространство. Из входной зоны можно увидеть сразу всю внутреннюю структуру здания: бассейн в стеклянном кубе, основную развлекательную зону с водными аттракционами, пятиэтажный многофункциональный блок, историческую колоннаду, волнообразное покрытие.



Зона аквапарка

Зона аквапарка расположена на втором и частично на первом этаже здания. Она делится на три части:

  1. Зона горок и аттракционов.
  2. Зона отдыха, питания и детская зона.
  3. «Природная» рекреационная зона (1 этаж).

Основная часть аквапарка – зона горок и аттракционов. Она состоит из следующих элементов:

Волновой бассейн с пляжем.

Различные виды горок.

Две установки Flow Rider (детская и профессиональная), имитирующие океанскую волну для занятий серфингом. Профессиональная установка позволяет имитировать падающую часть волны и выполнять сложные трюки.

Глубокий бассейн со скалодромом над водой, невысокими площадками для прыжков в воду, «тарзанкой» и т.п. Скалодром состоит из трех частей разных по высоте. Это не привычная кривая стена, а суперсовременная конструкция из стекла с закрепленными на нем элементами. Это идеально подходит общей концепции дизайна.

Медленная (ленивая) река.

Гидро и аэромассажные бассейны. Расположены в основном в центральной части и вдоль открывающейся стены.

Рекреационная зона вдоль сдвижного фасада.

Зона бассейнов

В комплексе есть несколько плавательных бассейнов: один пятидесятиметровый бассейн, два двадцатиметровых и один небольшой бассейн для релаксации.

Все бассейны имеют цельносварные чаши из нержавеющей стали.

Бассейн для релаксации выходит на фасад здания и имеет одну стенку выполненную полностью из стекла.

Спортзалы

В комплексе есть несколько зон спортивных залов для различных видов спорта на разных этажах в том числе в фитнесс-центре.

СПА

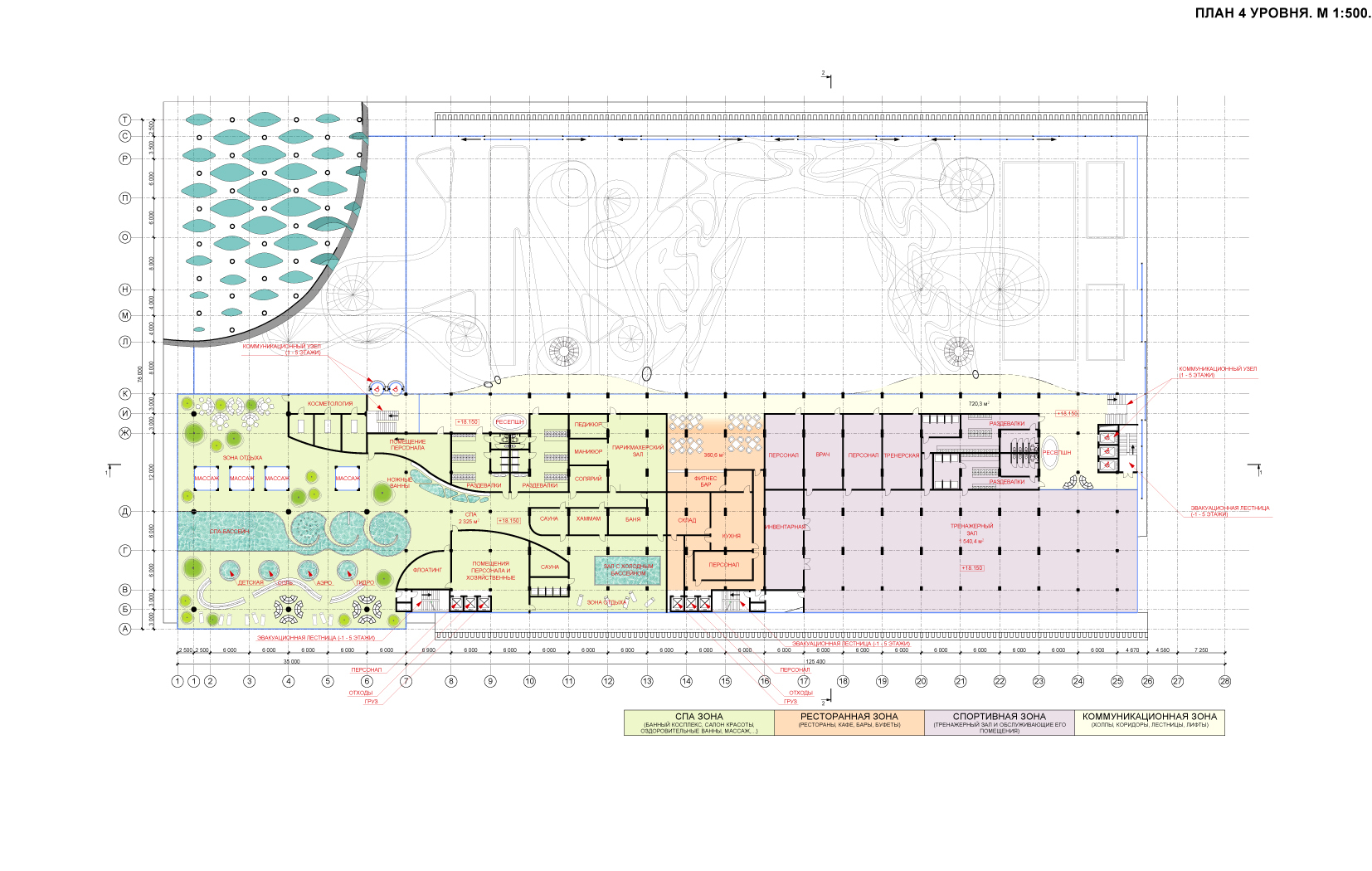

На четвертом этаже находится большая зона СПА.

Рестораны и кафе

По всему комплексу рассредоточены несколько кафе. На верхнем этаже расположен ресторан с выходом на большую террасу. В зоне аквапарка есть аквабар, где посетители отдыхают, находясь прямо в воде.

Торговля

На первом этаже находится торговая галерея, ведущая ко входу в аквапарк.  В потолке коридора галереи сделаны иллюминаторы встроенные в дно бассейнов.

На первом этаже также есть магазины со входами непосредственно с улицы. Они расположены вдоль северной стороны здания.

В подземном уровне расположен большой спортивный гипермаркет. Спуститься в него можно из главного вестибюля по эскалаторам.

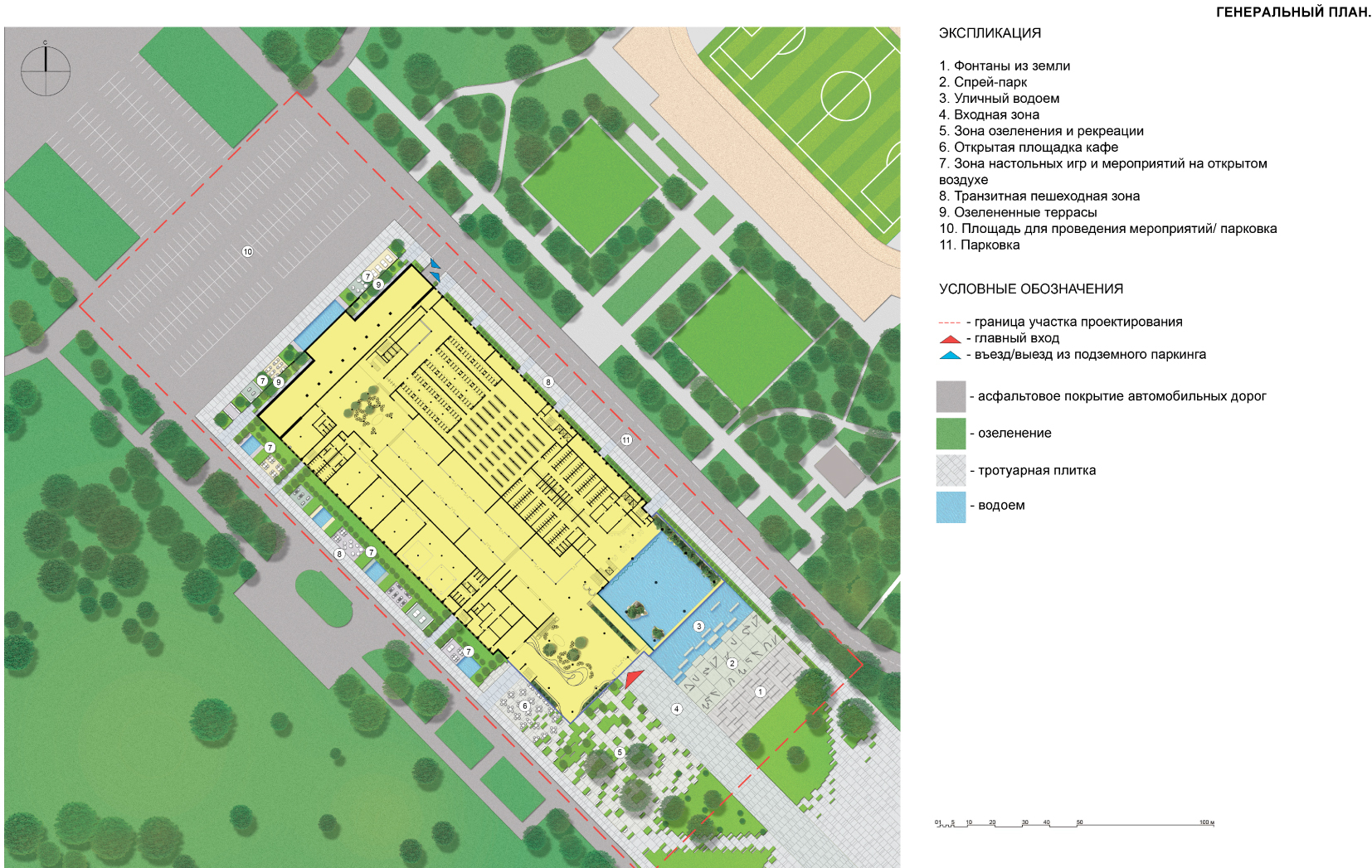

Площадь перед главным фасадом

Вся правая часть площади является «активной» и посвящена воде. Там есть зона с фонтанами, бьющими прямо из земли, зона спрей-парка с дизайнерскими элементами из нержавеющей стали из которых брызгают струйки воды. Вплотную к стеклянному «кубу» с медиафасадом расположен мелкий водоем глубиной 10 см. Этот водоем выглядит продолжением бассейна внутри куба.

Левая часть – рекреационная. Она предназначена для отдыха и общения. Поэтому она насыщена газонами и невысоким озеленением. Чем ближе к фасаду – тем больше площадь озеленения. За фасадом в этой части находится также зона рекреации и кафе, поэтому благоустройство снаружи является продолжением того, что находится внутри (так же как в случае с правой частью).

Пешеходные зоны вдоль длинных фасадов

Вдоль длинного юго-западного фасада расположена пешеходно-рекреационная зона так как эта сторона хорошо освещена солнцем. Она состоит из трех частей:

  1. Буферное озеленение вдоль фасада,
  2. Зона отдыха с площадками, скамейками и озеленением. Здесь можно, например, ставить теннисные столы, играть в шахматы,  танцевать, проводить какие-то мероприятия или просто отдыхать и общаться.
  3. Широкий тротуар. Он предназначен для транзитного прохода большого количества людей к другим объектам Лужников.

Площадь со стороны большой спортивной арены

Эта площадь остается открытым пространством для проведения мероприятий.

Непосредственно вдоль фасада расположена зона отдыха с площадками, скамейками и озеленением. Часть этой зоны выполнена в виде террас с лестницами.
